平高集团有限公司

GIS防护棚系统解决方案



方案介绍

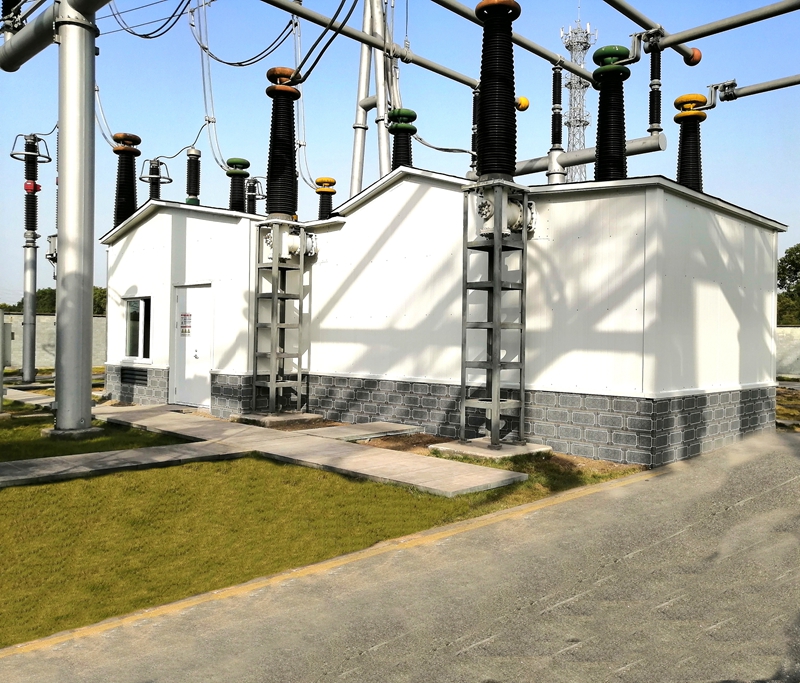

针对变电站停电时间压力大相对防护棚施工工期要求短的情况,平高集团采用模块化设计、工厂化预制的技术,设计了门式钢结构防护棚、集装箱式防护棚两种方案,满足现场直接拼接、缩短停电时间要求。

方案特点(技术优势)

序号

项目名称

参数优势

1

防火等级

梁防火小时数为1.5小时,柱防火小时数为2.5小时

2

屋面排水

防水等级至少Ⅲ级设计

3

使用寿命

大于设备使用寿命,不少于30

4

耐受地震能力

抗震系数设计参考《建筑抗震设计规范》( GB50011-2010 )(2016 版)

参考《建筑结构荷载规范》( GB50009-2012)

耐受载荷具体参数根据当地实际情况计入设计范畴。

5

载荷承受能力

6

满足与带电设备的安全距离,同时留有检修通道和顶棚可拆卸结构,方便设备检修作业。

7

对原基础进行验算,新加荷载不会导致基础的耐久性降低和破坏。
